Carte-mère

1. Explication

La carte-mère est la composante électronique qui permet de connecter et de faire communiquer toutes les composantes entre elles.

Il existe des connecteurs internes (SATA, PCI-Express) et des connecteurs externes (USB, HDMI, Audio) pour connecter les composantes et les périphériques.

Il n'est pas possible d'installer n'importe quel processeur sur une carte-mère. Le socket doit correspondre au format du processeur et la carte-mère doit reconnaitre le modèle du CPU. Il est important de valider la compatibilité avant de faire l'installation.

La carte-mère possède une puce nommée chipset. Son rôle est de gérer la communication entre les différentes composantes connectées à la carte-mère. La puce sert de passerelle entre le processeur et les autres composantes. Le chipset utilisé sur la carte-mère doit être compatible avec le processeur.

Pour communiquer entre les différentes composantes, la carte-mère utilise des BUS.

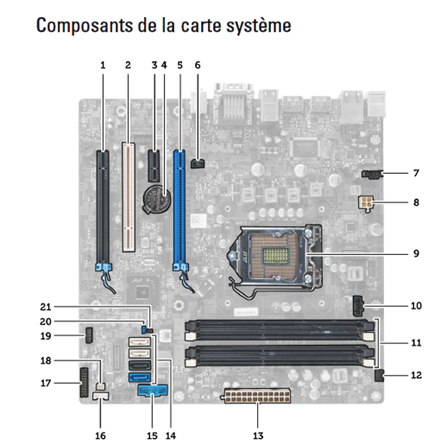

Image de la carte-mère Optiplex 7010. Source : Dell OptiPlex 9010/7010 Mini-tour Manuel du propriétaire, page 35

2. Format

Il existe 2 familles pour les formats d'une carte-mère.

Chacun de ces formats a des variations de taille. Plus la carte est grande, plus elle est en mesure d'y recevoir des périphériques et des composantes.

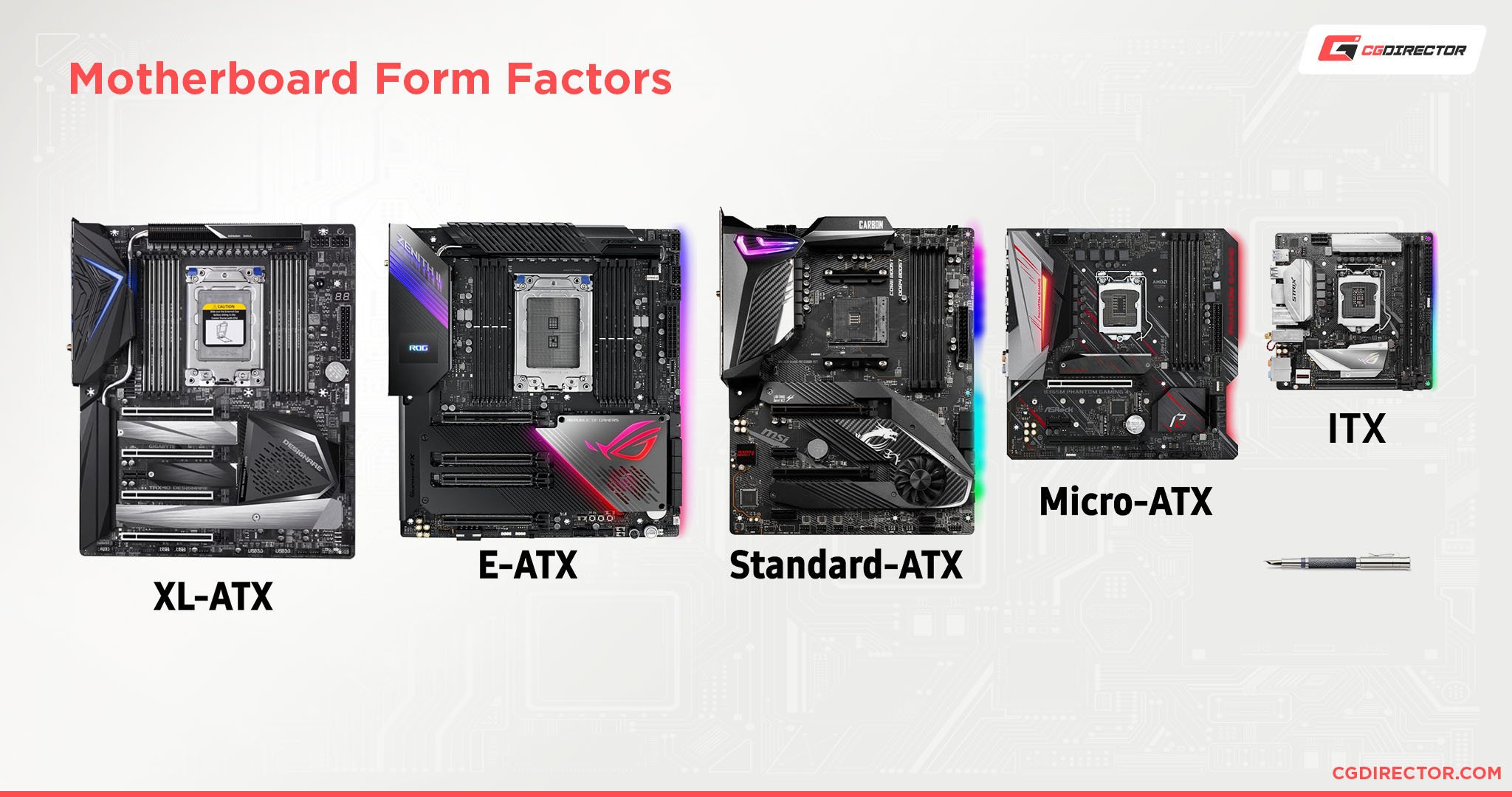

Voici un exemple des différentes grandeurs de cartes mères.

Source : https://www.cgdirector.com/how-to-build-a-pc/
